WDW系列电子万能试验机(单臂微机)


作者: 济南方圆试验仪器

点击:

发布时间:2020-03-18 11:15:04

QQ:1906405207 手机:13335188850 陈
产品介绍

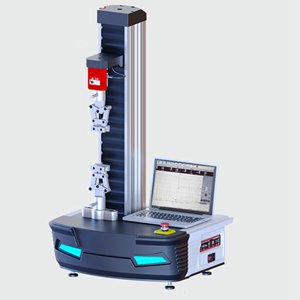

JD-WDW系列电子万能试验机(单臂微机)

一. 项目简介:

i5系列微机控制电子万能试验是我公司为提高企业产品的技术水平,先后吸取国外技术、开发研制的新款万能试验机。使公司的产品技术水平跃上了一个新的台阶。


二. 、使用领域:

电子万能试验机可对橡胶、塑料、塑胶、薄膜、纺织、纤维、纳米材料、高分子材料、复合材料、包装带、纸张、电线电缆、光纤光缆、安全带、保险带、皮革皮带、鞋类、胶带、聚合物、弹簧钢、轴承钢、不锈钢(以及其它高硬度钢)、铸件、钢板、钢带、有色金属、汽车零部件、合金材料及其它非金属材料和金属材料进行拉伸、压缩、弯曲、撕裂、90°剥离、180°剥离、剪切、粘合力、拔出力、延伸伸长率等试验拔出力、延伸伸长率等试验。

三、主要技术指标

1. 最大试验力:50N/100N/200N/500/1000N/2000N/5000N

2. 准确度等级: 0.5级

3. 结构形式:单柱式结构

4. 试验力示值允许误差极限:示值的±0.5%以内

5. 负荷测量范围:满量程的0.4%~100%FS

6. 力分辨率:最大试验力的1/500000

7. 位移示值极限误差:示值的±0.5%以内

8. 位移最小分辨力:0.01mm

9. 力控速率调节范围:0.05~5%FS/S

10. 力控速率相对误差:设定值的±0.5%以内

11. 变形速率调节范围:0.05~5%FS/S

12. 变形控制速率相对误差:设定值的±0.5%以内

13. 横梁速度调节范围:0.01~500mm/min

14. 横梁速度相对误差:设定值的±1%以内

15. 恒力、恒变形、恒位移控制范围:0.5%~100%FS

16. 恒力、恒变形、恒位移控制精度:设定值的±0.5%以内;

17. 两钳口间有效拉伸空间距离:700mm

18. 软件及用户界面:17寸触摸屏操控一体机

19. 试验过程及测量、显示、分析、控制等均由微机完成

20. 试样破坏后,移动横梁自动停止移动(或自动返回初始位置)

21. 具有程控和机械两级限位保护

22. 当负荷超过额定值3~5%时,自动停机

23. 供电电源:220V,50Hz

28.主机尺寸: 550×500×150mm

29.设备重量:约120Kg

四、 试验机主机配置

l 1.桌面台式主机一台

l 2.高精度光电编码器一只

l 3.动力系统:高精度步进电及驱动系统

l 4.高精密滚珠丝杠副一套

l 5.高精度负荷传感器一支

l 6.专用塑料薄膜拉伸辅具一套

l 7.试验机专用压缩辅具一套

l 8.Fasttest17寸触摸屏操控一体机一套

七、控制系统

包括了计算机、试验机测控系统及手控盒三个模块。首次在业内实现了计算机和试验机测控系统的完美融合,无缝对接。既保证了两者的兼容性,又提高了可靠性,加强了使用的便利性。

新版测控软件承载了二十年的使用经验和技术沉淀,是普及版的集大成者,既有老友的熟悉、稳重,又有新朋的热情、奔放。

※模块展示

⒈ 计算机

⑴ CPU:酷睿i3, 双核

⑵ 内存:2G

⑶ 硬盘:固态80G

⑷ 系统:win7, 64位

⑸ 显示器:17英寸,电容触摸屏

⑹ 无线键盘、无线鼠标

⒉ 测控卡

⑴ 两路高精准24位A/D转换通道,采样周期50Hz,最高分辨率达±1/10万,全程不分档,全程分辨率不变。一路用于载荷采集,另一路用于引伸计采集。

⑵ 三路数字光栅位移信号采集,截止频率高达2MHz,一路用于采集横梁位移,另外两路用于采集大变形。

⑶ 四路数字量输入,四路数字量输出。

⑷ 一路方波输出,输出频率范围高达1:200万。

⑸ 无需安装驱动,与计算机主板完美融合。

⑹ 所有数据接口的接线定义与PCIE接口的STC系列板卡兼容。

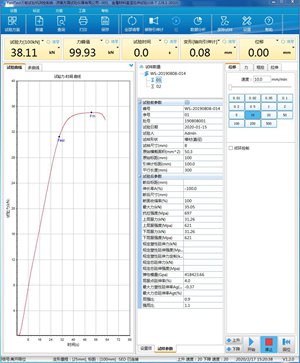

⒊ 测控软件

JD-WDW系列电子万能试验机(单臂微机)JD-WDW系列电子万能试验机(单臂微机)


⑴ 可显示试验力及峰值、变形、试验时间等实时数据,最多增加至5个显示窗口,每个显示窗口可实时切换显示的数据、显示的小数位数、显示的单位。

⑵ 同时记录力-时间,变形-时间,位移-时间、应力-时间、应变-时间、力-变形、力-位移、应力-应变等试验曲线,可随时切换观察,高速采样。

⑶ 报表的制作和使用更加方便、快捷。

⑷ 功能强大的试验方案可与报表、PID参数、程控、数值显示、曲线以及其他试验参数同步切换。

⑸ 灵活的校准模式,根据实际使用习惯来改变校准模式,分校准+修正和AD码值两种样式。

⑹ 高度集成的数据上传接口,已于全国八十多家实验室MIS系统软件实现了无缝对接。

⑺ 外挂语言包,用户可以自行添加各种语言,默认提供中文、英文、俄文三种语言。

⒋ 手控盒

⑴ 按键内容:快升、快降、慢升、慢降、上升、下降、试验、停止、清零。

⑵ 接口方式:USB

八、验收及售后服务

1. 设备安装、调试、验收合格后,供方应免费对操作人员进行设备的操作和维护的培训

2. 设备在调试验收合格后,免费保修12个月,保修期满后负责长期维修服务

3. 设备安装、调试完成后,按有关国际、国家标准对设备进行验收

4. 免费长期提供设备咨询、调试服务
