WDW系列电子万能试验机(门式)


作者: 济南方圆试验仪器

点击:

发布时间:2020-03-18 11:16:25

QQ:1906405207 手机:13335188850 陈
产品介绍

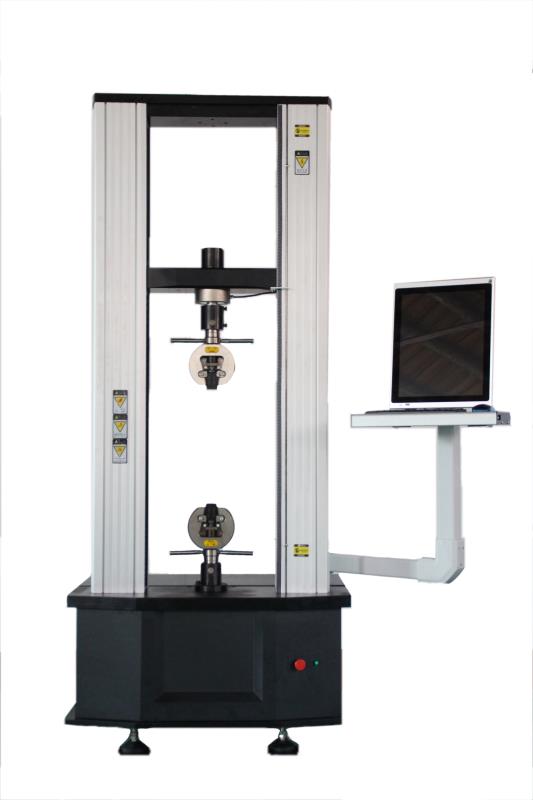

WDW系列电子万能试验机(门式)

一. 项目简介:

i6系列微机控制电子万能试验是我公司为提高企业产品的技术水平,先后吸取国外技术、开发研制的新款万能试验机。使公司的产品技术水平跃上了一个新的台阶。

二. 、使用领域:

试验机采用高性能伺服电动机作为动力源;采用先进的芯片集成技术,专业设计的PCI数据采集放大和控制系统,试验力、变形的放大、A/D转换过程实现了全数字化调整。本机可对各种金属、非金属及复合材料进行力学性能测试和分析研究,广泛应用于航空航天、石油化工、机械制造、金属材料及制造业,可根据GB、JIS、ASTM、DIN、等标准自动求取最大试验力值、断裂力值、屈服强度、上下屈服强度、抗拉强度、抗压强度、断裂延伸率、拉伸弹性模量、弯曲弹性模量等试验数据。

三. 、依据标准:

满足国家标准GB/T228-2010《金属材料 室温拉伸试验方法》、GB/T7314-1987《金属压缩试验方法》的要求,符合GB、、ASTM、DIN等多种标准的数据处理。可以符合用户的要求及提供的标准。

四、重点描述:

1 主机:落地式具有坚固耐用的机架结构,能够很好地满足各种合金,复合材料,航空航天和汽车结构,螺栓,紧固件和钢板的材料测试。此款主机的优势是机架刚度,非常适合于测试高强度的材料例如航空复合材料。

机架载荷容量有10KN, 20KN, 50KN 和100kN; 并且部分选型能够满足特别的行程和测试空间的要求。

2 控制系统:采用我公司研发的触控屏站式一体工作系统,工作系统与主机完美结合,可多方位、多角度旋转、移动。更方便、快捷、直观的进行操作与观察。

3 附具:

标准配置:楔型拉伸附具、压缩附具各一付。楔型拉伸附具采用手动夹紧方式、夹持方便、可靠、不滑移、夹紧过程中钳口不动,夹具体上下移动。试样不受附加力,保证了试验结果的准确性。(可选液压自动夹紧)

五、主要技术指标

1. 最大试验力:10KN\20KN\50KN\100KN

2. 准确度等级: 0.5级

3. 结构形式:门式结构

4. 试验力示值允许误差极限:示值的±0.5%以内

5. 负荷测量范围:满量程的0.4%~100%FS

6. 力分辨率:最大试验力的1/500000

7. 引伸计标距:50mm

8. 引伸计最大变形量:10mm

9. 变形示值误差极限:示值的±0.5%以内

10. 位移示值极限误差:示值的±0.5%以内

11. 位移最小分辨力:0.01mm

12. 力控速率调节范围:0.05~5%FS/S

13. 力控速率相对误差:设定值的±0.5%以内

14. 变形速率调节范围:0.05~5%FS/S

15. 变形控制速率相对误差:设定值的±0.5%以内

16. 横梁速度调节范围:0.01~500mm/min

17. 横梁速度相对误差:设定值的±1%以内

18. 恒力、恒变形、恒位移控制范围:0.5%~100%FS

19. 恒力、恒变形、恒位移控制精度:设定值的±0.5%以内;

20. 有效试验宽度:430mm

21. 两钳口间有效拉伸空间距离:800mm

22. 软件及用户界面:17寸触摸屏操控一体机

23. 试验过程及测量、显示、分析、控制等均由微机完成

24. 试样破坏后,移动横梁自动停止移动(或自动返回初始位置)

25. 具有程控和机械两级限位保护

26. 当负荷超过额定值3~5%时,自动停机

27. 供电电源:220V,50Hz,1.5KW/2.3KW

28.主机尺寸: 1150×750×2200mm

29.设备重量:约600Kg

六、 试验机主机配置

l 1.落地台式主机一台(含精密丝杠2付);

l 2.高精度光电编码器一只

l 3.动力系统:交流伺服电机+交流伺服驱动器+减速机

l 4.高精密滚珠丝杠副两套

l 5.高精度圆弧同步减速系统一套

l 6.高精度负荷传感器一支

l 7.北钢院YYU10/50电子引伸计一支

l 8.专用楔形拉伸辅具一套(标配任选两付)

l 钳口规格:(标配两付任选)

Ø 平钳口:0-7mm 7-14mm

Ø V型(圆)钳口:Φ4-Φ9mm Φ9-Φ14mm

l 9.试验机专用压缩辅具一套

Ø 10.压盘直径Φ100mm

l 11.Fasttest17寸触摸屏操控一体机一套

七、控制系统

包括了计算机、试验机测控系统及手控盒三个模块。首次在业内实现了计算机和试验机测控系统的完美融合,无缝对接。既保证了两者的兼容性,又提高了可靠性,加强了使用的便利性。

新版测控软件承载了二十年的使用经验和技术沉淀,是普及版的集大成者,既有老友的熟悉、稳重,又有新朋的热情、奔放。

※模块展示

⒈ 计算机

⑴ CPU:酷睿i3, 双核

⑵ 内存:2G

⑶ 硬盘:固态80G

⑷ 系统:win7, 64位

⑸ 显示器:17英寸,电容触摸屏

⑹ 无线键盘、无线鼠标

⒉ 测控卡

⑴ 两路高精准24位A/D转换通道,采样周期50Hz,最高分辨率达±1/10万,全程不分档,全程分辨率不变。一路用于载荷采集,另一路用于引伸计采集。

⑵ 三路数字光栅位移信号采集,截止频率高达2MHz,一路用于采集横梁位移,另外两路用于采集大变形。

⑶ 四路数字量输入,四路数字量输出。

⑷ 一路方波输出,输出频率范围高达1:200万。

⑸ 无需安装驱动,与计算机主板完美融合。

⑹ 所有数据接口的接线定义与PCIE接口的STC系列板卡兼容。

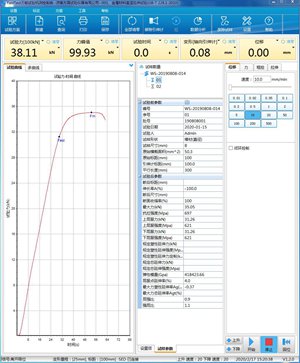

⒊ 测控软件

JD-WDW系列电子万能试验机(门式)

JD-WDW系列电子万能试验机(门式)

⑴ 可显示试验力及峰值、变形、试验时间等实时数据,最多增加至5个显示窗口,每个显示窗口可实时切换显示的数据、显示的小数位数、显示的单位。

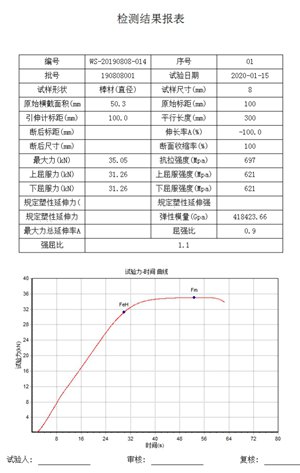

⑵ 同时记录力-时间,变形-时间,位移-时间、应力-时间、应变-时间、力-变形、力-位移、应力-应变等试验曲线,可随时切换观察,高速采样。

⑶ 报表的制作和使用更加方便、快捷。

⑷ 功能强大的试验方案可与报表、PID参数、程控、数值显示、曲线以及其他试验参数同步切换。

⑸ 灵活的校准模式,根据实际使用习惯来改变校准模式,分校准+修正和AD码值两种样式。

⑹ 高度集成的数据上传接口,已于全国八十多家实验室MIS系统软件实现了无缝对接。

⑺ 外挂语言包,用户可以自行添加各种语言,默认提供中文、英文、俄文三种语言。

⒋ 手控盒

⑴ 按键内容:快升、快降、慢升、慢降、上升、下降、试验、停止、清零。

⑵ 接口方式:USB

八、验收及售后服务

1. 设备安装、调试、验收合格后,供方应免费对操作人员进行设备的操作和维护的培训

2. 设备在调试验收合格后,免费保修12个月,保修期满后负责长期维修服务

3. 设备安装、调试完成后,按有关国际、国家标准对设备进行验收

4. 免费长期提供设备咨询、调试服务
