- 产品介绍
------------------------------------------------------------------------------------------------------------------
延伸阅读：

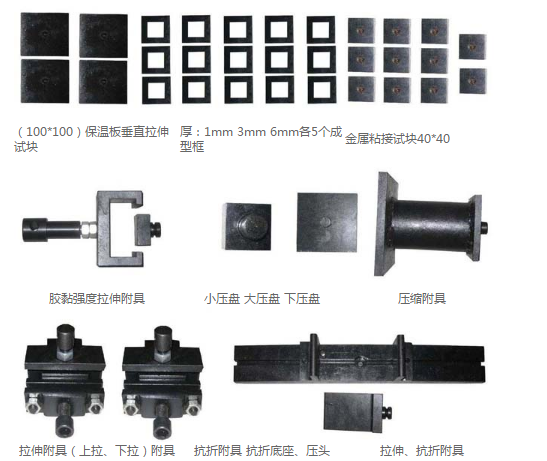

外墙保温材料试验机相关附具清单（国标）
1、JC/T992-2006 墙体保温用膨胀聚苯乙烯板胶粘剂
聚苯板试板或水泥砂浆试板尺寸： 70x70x20mm 5件
附具： 拉伸用上夹具 40x40x10mm 连接M8xΦ20 长≥50mm 5件
试样成型框： 外形70x70mm 内孔40x40mm 厚6mm 金属板 5件
拉伸垫板：外形70x70mm 内孔43x43mm 厚3mm 金属板 5件
拉伸专用下夹具：U型开口长92mm、宽75mm Φ18x100mm 连接轴 1套
拉伸速度：5mm/min 拉伸至破坏 计算5个式样算术平均值
2、JGJ144-2004 外墙外保温工程技术规范 夹具选配
A.7抗拉强度试验方法
EPS板试样： 100x100x50mm 5个
（用胶黏剂将试样上下表面分别与100x100mm金属板粘结）
夹具： 金属试验板：100x100x5mm 10件
拉伸速度：5mm/min 至破坏 记录拉力及破坏部位 计算5个式样算术平均值
胶粘剂拉伸粘结强度试验方法:
1.与水泥砂浆底板粘结试样尺寸： 80x 40x40mm；在中部涂胶粘剂 40x40x3mm养护后，用适当的胶粘剂安十字搭接方式粘结砂浆底板
夹具：金属板：100x100x5mm 10件
2.与EPS板粘结试样尺寸： 100x100x50mm 5个
夹具：金属板：100x100x5mm 10件
说明： A.7 A.8 可共 用一套 金属板
玻纤网耐碱拉伸断裂强度试验方法
试样：宽度50mm 长度300mm 径向纬向 各20片
波纹拉伸夹具：宽度60mm 夹持高度50mm 1套/2件
拉伸速度：100mm/min 拉伸至破坏记录拉力
3、GB/T8813-88《硬质泡沫塑料压缩试验方法》
试样：100x100x50mm 5个
夹具：金属压板：100x100mm 或Φ150mm 1套/2件
4、JG/158-2004胶粉聚苯颗粒外墙外保温系统
附录F 系统抗拉强度试验方法
试样：100x100x70mm 5个 （用胶黏剂将试样上下表面分别与100x100mm金属板粘结）
夹具： 金属板：100x100x5mm 10件
拉伸速度：5mm/min 至破坏 记录拉力及破坏部位
抗压强度 软化系数
试样：100x100x100mm 5个 抗压试验加荷速率：0.5-1.5kN 计算5个算术平均值
软化系数
试样：100x100x100mm 5个 抗压试验加荷速率：0.5-1.5kN计算5个算术平均值
抗拉强度
按JGJ144-2004 外墙外保温工程技术规范 A.7抗拉强度试验方法
压剪粘结强度
试样：水泥砂浆块 110x110x10mm 10块 用标准浆涂料抹在两水泥砂浆块中间，两块相对并错开10mm，
夹具：110mm砂浆压剪装置 上压头 120x20或Φ150mm 1套
试验：抗压试验速度：5mm/min 加荷至破坏 计算5个算术平均值
抗裂砂浆拉伸粘结强度、浸水拉伸粘结强度
按 JG/T 24-2000 合成树脂乳液砂壁状建筑涂料
抗裂砂浆压折比
按GB/T17671-1999 水泥胶砂强度检验方法（法）
耐碱网格布 断裂强力 耐碱强力保留率 断裂伸长率
试样：宽度50mm 长度300mm 径向纬向 各20片
波纹拉伸夹具：宽度60mm 夹持高度50mm 1套/2件
拉伸速度：100mm/min 拉伸至破坏记录拉力
拉伸强度 断裂伸长率
哑铃状I型试件 120x10x2 6件 无处理拉抻试验
按《GB/T 16777-1997》建筑防水涂料试验方法 中8.2.2进行
夹具：波纹拉伸夹具：宽度60mm 夹持高度50mm 1套/2件
试验： 200mm/min拉伸速度拉伸试件至断裂，记录断裂时的最大荷载，并量取此时试件标线间距离（L1），
精确至0.1mm，测试5个试件，若有试件断裂在标线外，其结果无效，应采用备用件补做。
5、 JG/T 24-2000 合成树脂乳液砂壁状建筑涂料
黏结强度 浸水拉伸粘结强度
水泥砂浆试块 70x70x20mm 10件
附具： 拉伸用上夹具 40x40x10mm 连接M8xΦ20 长≥50mm 5件
试样成型框： 外形70x70mm 内孔40x40mm 厚6mm 金属板 5件
拉伸垫板：外形70x70mm 内孔43x43mm 厚3mm 金属板 5件
拉伸专用下夹具：U型开口长92mm、宽75mm Φ18x100mm 连接轴 1套
拉伸速度：5mm/min 拉伸至破坏 5个式样计算算术平均值
6、JG149-2003 膨胀聚苯板薄抹灰外墙外保温系统
胶粘剂 拉伸粘结强度 拉伸速度：5mm/min
试样：40x40x3mm 6件
拉伸用上夹具 70x70x20mm 连接M8xΦ20 6件
拉伸垫板： 外形70x70mm 内孔40x40mm 厚6mm 金属板 6件
拉伸专用下夹具：U型开口长92mm、宽75mm Φ18x100mm 连接轴 1套
拉伸速度：5mm/min 拉伸至破坏 取4个中间值计算算术平均值
膨胀聚苯板垂直于板面方向抗拉强度
试样：100x100x50mm 5个 夹具： 金属板：100x100x5mm 10件
拉伸速度：5mm/min 拉伸至破坏 5个式样计算算术平均值
抹面胶浆
拉伸粘结强度 同6.3 胶粘剂 拉伸粘结强度
抗压强度/抗折强度
按GB/T17671-1999 水泥胶砂强度试验方法
抗压夹具 40x40mm 客户自备
抗折夹具 三点抗折 跨距0-300mm 可调 支座、压头Φ10mm
开裂应变 附录E
试样 600x100mm 膨胀聚苯板 径向、纬向各6条 拉伸速度 0.5mm/min
夹具： 连接板（带万向节1件） 48件
（应变仪长150mm 精度0.1级客户自备）
耐碱网格布 断裂强力及断裂强力保留率 断裂应变
按《GB/T7689.5-2001》 增强材料 机织物试验方法 第五部分 玻璃纤维拉伸断裂强力和断裂伸长的测定 类型 1
试样：宽度50mm 长度350mm 5个
波纹拉伸夹具：宽度60mm 夹持高度50mm 1套/2件
拉伸速度：100mm/min 拉伸至破坏 5个式样计算算术平均值
