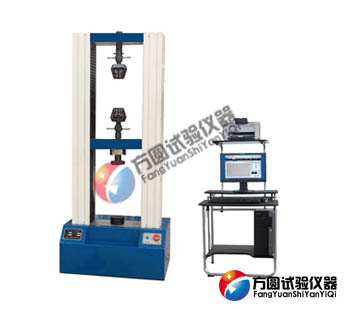

FY-WDW木材万能力学试验机


作者:济南方圆试验仪器

来源:http://www.shijinyiqi.com

点击:

发布时间:2018-11-12 10:48

QQ:1906405207 手机:13335188850 陈
产品介绍
   木材万能力学试验机又叫万能力学试验机和万能材料试验机。万能力学试验机主要用于各种金属和非金属的物理性能检测,主要是检测材料中的拉伸强度、刺破、撕裂、顶破、剥离、剪切、弯曲等试验。是各行业实验室必备仪器,除常规试验外,配备相应附件还可以进行蠕变、持久、应力松弛、低周循环试验及在高温或低温环境下拉伸性能试验。
  技术参数:
  1、测力范围:0~30KN(30KN内可任意调换)
  2、测力精度:±1%
  3、示值相对误差(不超过):±1%
  4、位移相对误差:±1%
  5、变形相对误差:±1%
  6、测量范围:1%-100% 全程量不分档
  7、位移速度:0. 5-500mm/min 无级可调
  8、位移精度:0.01mm
  9、变形精度:0.001mm
  10、行程范围:0-1000mm
  11、有效试验行程:0-730mm
  12、有效试验宽度:360mm
  13、分辨率:1/300000
  14、控制方式:力、位移、变形、三闭环控制
  15、电源电压:220V 50HZ
  16、试验机外形尺寸:360×380×1650mm
  17、整机重量:200Kg
  符合标准:
  按SL/235-1999《土工合成材料测试规程》进行土工合成材料的拉伸、剪切、撕裂、顶破、刺破等试验;生物力学拉、压、扭等试验;劳动保护用品安全性能试验;
  按GB/T17657《人造板饰面人造板理化性能试验方法》及GB/T1935~1943木材试验方法,进行木材和人造板等材料的力学性能试验。
  配置清单:
  1、交流伺服电机
  2、滚蛛丝杠(丽水贝斯特):2根
  3、负荷传感器一只:2-100%F.S
  4、数据采集仪一台
  5、中英文软件一套
  6、电脑部分:19寸宽屏显示器(联想)、1G内存、160G硬盘、ADM双核处理器;HP Lsserjet 1008P打印机一台。

  ------------------------------------------------------------------------------------------------------------------
  延伸阅读:

  木材万能力学试验机结构与原理说明
  FY-WDW万能力学试验机,由主机、全数字测量控制系统、用户软件包、功能附件等部件组成。
  1、主机
  1)主机为门式预应力框架,轴向刚度高。
  2)采用圆弧同步带轮减速,济宁丝杠厂(德国PC公司)产滚珠丝杠副传动,传动无间隙,使试验力和变形速度精密控制得到保证。
  3)型机移动横梁除滚珠丝杠导向外,导向杆也导向。特殊的双导向结构大大提高刚度,使其达到2×108N/m以上,而且克服了移动横梁的摆动。
  4)采用了双空间结构,上空间用于拉伸试验;下空间做压缩、弯曲试验。
  5)传动平稳,响应快,噪声低[60dB(A)以下]。
  6)伺服单元采用全数字交流伺服电机和驱动器,调速范围宽,精度高。
  2、 测量控制系统
  1)独特的双控制系统,配有大屏幕液晶显示器,测量控制系统可以脱离计算机单独工作,也可与计算机联机操作。
  2)移动控制盒,方便于移动横梁调整;具有快/慢、步进等多种控制功能便于移动横梁位置快速、精确调节。。
  3)测力和测变形分辨率高,且内外不分档,全程分辨率不变,用户可根据试验需要自行设定;
  4)传感器-通道频带宽度达4.5Hz,所测得的试验数据和曲线真实。
  5)测力传感器,采用美国世铨产品,精度高,长时间稳定性好。
  6)开放式数据联接接口,可实现负荷、变形、位移、速度等闭环控制,以多步骤方式控制恒负荷、恒变形、恒位移、匀应力速率、匀应变速率、恒速,在试验过程中后三种方式之间无冲击转换;
  7)具有超载、超行程、过压、过流、过热等保护功能;
  8)力通道接口可更换其它类型的力传感器。变形通道接口亦可更换其它类型的变形传感器。
  3、计算机系统及软件包:
  1)计算机系统通过串行口与测量控制系统通讯,工作时将全部操作纳入计算机控制,在中文WINDOWS界面上用虚拟键盘操作。
  2)可根据对试验的不同要求,设置不同的试验方案,曲线类型、计算单位、计算精度、显示的信息、试验条件等均可以事先在试验方案中设置完成,用户只需选择不同的试验方案,即可得到需要的信息,简化操作。
  3)可用鼠标在曲线上得到任意采样点的力与变形值。
  4)可选择应力—应变、力—时间、力—位移、力—变形、位移—时间、变形—时间等曲线;并在试验过程中适时切换,试验过程中自动调整坐标保证曲线直观完整。
  5)可对试验数据实时采集,绘制曲线,曲线局部放大或缩小,并打印出试验曲线;
  6)显示曲线连续、光滑、粗细适宜,曲线坐标,坐标标记清楚。
  7)同组试验曲线叠加对比。
  8)试验结果可以任意存取,对曲线进行再分析;包括数据重新计算、曲线重现等。
  9)可将试验的原始数据和试验结果输出到excel中,打印报表,方便用户。
  10)自行设置控制参数,实现程序自动运行。
  11)按用户提供的标准(如,GB、ISO、DIN、ASTMD、JISK等)设计软件包,除支持上面提出的功能外,还能提供各种复杂的数据处理功能和特殊的控制功能。
