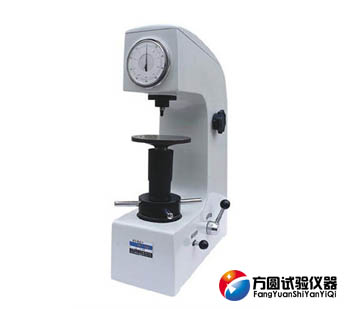

HR-150A洛氏硬度计


作者:济南方圆试验仪器

来源:http://www.shijinyiqi.com

点击:

发布时间:2018-11-09 11:03

QQ:1906405207 手机:13335188850 陈
产品介绍
产品概述:
  HR-150A洛氏硬度计为台式洛氏硬度计,采用洛氏(ROCKWELL)测量原理,适用于硬质合金、碳钢、合金钢、铸铁、有色金属等材料的洛氏硬度检测,可广泛应用于计量、机械制造、冶金、建材等行业的检测、科研与生产。
  洛氏硬度计采用洛氏测量原理,可直接进行洛氏硬度测量。具有结构刚性好,操作简单,示值稳定、维护方便的特点。适用于硬质合金、碳钢、合金钢、铸铁、有色金属等材料的洛氏硬度检测。

  功能特点:

  ★  该机数据准确、产品可靠耐用,测试效率高;
  ★  表盘可直接读出HRA、 HRB、 HRC标尺;
  ★  采用精密油压缓冲器,加载速度可调;
  ★  纯机械手动测试过程,无需电气控制;
  ★  广泛适用于生产现场中的品质监控,工作环境适应性强;
  ★  精度符合GB/T230.2 ISO 6508-2 和美国ASTM E18。

  应用范围:

  HR-150A型洛氏硬度计的应用范围非常广,他可测定黑色金属、有色金属、非金属材料的洛氏硬度;
  适用于淬火 调质等热处理的洛氏硬度测量;曲面测量稳定可靠。

  使用说明:

  HR-150A洛氏硬度计的安装
  1.硬度计的工作条件
  2.在室温摄氏10~30度范围内;
  3.室内的相对湿度不大于65%;、
  4.在无震动的环境中;
  5.周围无腐蚀性介质。
  6.硬度计拆箱
  7.卸去箱体底部的四个螺母,抬起移开箱体,取出附件箱。
  8.抬高底板,用扳手将底板下的2只M10螺栓旋出,硬度计与底板脱离,提出硬度计(注意安全)。
  9.拆箱后的硬度计水平安放在稳固的工作台上,其水平度不超过1mm/m。同时在工作台适当位置开孔(图1),使螺杆(8)能正常工作。

  保养及注意事项

  1.试验人员应遵守操作规程,能在试验前后经常用标准块校对仪器。不经常使用的硬度计,开机后在标准块上要进行数次的硬度测定,稳定后,再进行试件的测试。
  2.仪器搬运时应托底搬运,不得横倒,并取下砝码和吊杆。
  3.在硬度测试中,加试验力、保持试验力、卸除试验力时,严禁转动变荷手轮。
  4.硬度块的使用只能在工作面进行,两相邻压痕及压痕中心至边缘距离不小于3mm,其使用周期为二年。
  5.硬度计做好周期检定工作,每年至少一次以保证硬度计的准确性。
  6.硬度计常见故障排除当硬度计发生故障时,应与有关单位联系进行修复,一般常见故障可自行解决

  技术参数及规格:

  测量范围:20-88HRA,20-100HRB,20-70HRC
  试验力:588.4、980.7、1471牛顿(60、100、150公斤力)
  试样允许最大高度:170毫米
  压头中心至机壁距离:135毫米
  硬度分辨率:0.5HR
  外形尺寸:466 x 238 x 630毫米
  重量:约65千克

  主要附件:

  大平试台:1个
  小平试台:1个
  V形试台:1个
  金刚石圆锥压头:1只
  1/16”钢球压头:1只
  标准洛氏硬度块:5块

  ------------------------------------------------------------------------------------------------------------------
  延伸阅读:

  HR-150A洛氏硬度计操作视频(高清)点击查看
  HR-150A型硬度计常见故障及排除
  1、初试验力超差或不稳定
  a.游铊1的位置不对或松动。可用98.07N的测力仪校准后再固定好游铊1。
  b.吊盘17的位置太靠上。调整方法为:将吊盘17的球面与吊套16之间保持一定的距离,调整时顶起主轴,使指示器上的小指针超过红点,大指针超过C(O)点半圈至一圈,使吊盘的球面与吊套的锥面接触,然后把背紧螺母18拧紧即可。
  c.主轴系统摩擦大。可清洗主轴系统。
  2、 加荷速度调整不到规定范围
  a.缓冲器内油的黏度不符合要求,可更换合适的油。
  b.油针端面的钢球失落,不上钢球。
  c.活塞端面的逆止板上黏附污物。
  d.活塞与油缸间隙过大,更换活塞。
  3、 HR-150A型硬度计总试验力超差或不稳定
  a.杠杆比不对。可用测力仪器校准主刀刃2。
  b.支点刀刃松动或磨损。可紧固或修磨刀刃,磨损严重的可更换支点刀刃。
  c.主刀刃2与主轴端面接触不好。可调整支点刀承,使杠杆不晃动。
  d.支点刀承两端档片紧夹支点刀刃,使摩擦增大。修磨支点刀刃两端尖角使档片和支点刀刃留有0.05mm间隙。
  4、加主试验力时有冲击
  由于缓冲器缺油所造成,将缓冲器加满油。
  5、HR-150A型硬度计缓冲器活塞下降不平稳
  由于缓冲器松动或安装不水平所造成。应紧固3个螺钉或调整3个顶丝使缓冲器水平(不超过0.2/1000mm)。
  6、示值偏低且越偏越大
  a.压头损坏,更换新压头。
  b.负荷严重失准,用测力仪器校准调好。
  c.压头未装牢,检查并装牢压头。
  d.指示器损坏,更换新指示器。
  7、13.B标尺示值不合格(其标尺合格)
  a.钢球直径超差,更换合格钢球。
  b.压头杆球窝,压头套孔,与螺纹不同心所致。更换合格的压头杆和套。
  c.钢球松。拧紧压头套,固定好钢球。
