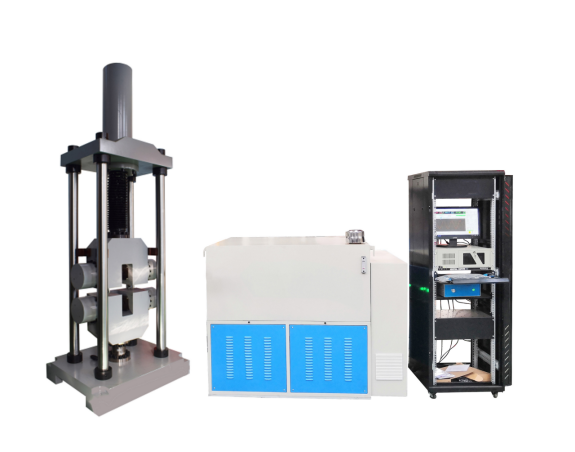

FYUTM-300KN/30吨单空间电液伺服万能试验机

 FYUTM-300KN/30吨单空间电液伺服万能试验机采用单空间油缸上置式结构。主油缸采用双向差动油缸，在一个空间内实现拉压双向控制。试验机采用无间隙刚性结构，直接利用活塞的升降来调整试验空间，操作方便、高效。由电气控制器、伺服阀、测力传感器、位移传感器、引伸计与计算机共同组成的闭环伺服控制系统，可自动精确地控制试验过程，并自动测量试验力、位移、变形等试验参数。
该试验机主要用于金属材料的拉伸试验，可实现等速率加荷、等速率变形、等速率位移等控制过程，并可在一次试验中实现力、变形、位移三段控制，各控制之间可平滑转换。   计算机与测控系统采集试验数据并发送控制指令，能自动控制试验过程和自动求出试验结果，并由微机屏幕实时显示试验曲线和试验结果，由打印机打印试验报告和试验曲线。系统具有返车功能，试验结束后，加载油缸活塞可自动或手动返回初始位置。
相关标准：
(1) GB/T 2611    《试验机通用技术要求》
(2) GB/T16825.1 《静力单轴试验机的检验第1部分：拉力和（或）压力试验机测力系统的检验与校准》
(3) GB/T 16826  《电液伺服万能试验机》
(4) JB/T 8612     《电液伺服万能试验机》
(5) GB/T 228.1   《金属材料拉伸试验第1部分：室温试验方法》
(6) GB/T 7314    《金属材料室温压缩试验方法》
技术参数：
规格型号    FYUTM-300KN
最大负荷（kN）  300
试验机准确度等级  0.5级
试验力示值相对误差   ±0.5％以内
试验力测量范围    1％－100％FS（全程不分档） <br>
变形（引伸计）测量范围   1%-100%FS  <br>
变形示值相对误差    ±0.5％
变形分辨力    最大变形量的1/500000
活塞上升移动最大速度(mm/min)   340
活塞下降移动最大速度(mm/min)   1000
试验力加载速率范围   0.02%-2%FS/s
立柱间有效距离（mm）   500
拉伸钳口最大间距（mm）   600
最大压缩空间（mm）    390
圆试样夹块的夹持范围（mm）   Φ10～Φ32
板试样夹块的夹持厚度（mm）    2～25
压板尺寸（mm）     ɸ120
活塞行程（mm）   600
主机外形尺寸（长x宽x高，mm）   800x600x2720
油源外形尺寸（长x宽x高，mm）   600x880x925
电源   三相五线制380VAC±10％，50Hz,5.5kW
重量（kg）  2000(主机)+400 (油源)
