- 产品介绍

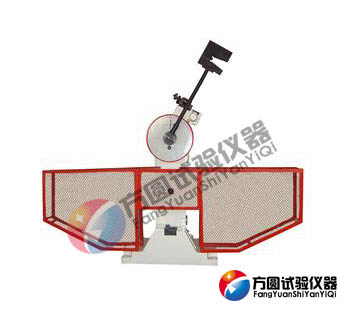

JB-300B/500B半自动摆锤式冲击试验机用来对金属材料在动负荷下抵抗冲击的性能进行检验，是冶金、机械制造等单位必备的检测仪器，也是科研单位进行新材料研究不可缺少的测试仪器。该系列机型也是目前市场上使用最普遍的冲击试验机。
功能特点：
1、试验机主机为单支承柱式结构，悬臂式挂摆方式，摆锤锤体U型；
2、冲击刀采用螺钉安装固定，更换简单方便；
3、试样简支梁式支承；
4、主机装有安全防护销，并且配备了安全防护网；
5、试验机为半自动控制，扬摆、挂摆、冲击、放摆均为电气控制，并能利用冲断试样后的剩余能量自动扬摆做好下次试验准备，特别适用于连续做冲击试验的试验室和大量做冲击试验的冶金、机械制造等部门；
6、试验机符合国标GB/T3803-2002《摆锤式冲击试验机的检验》，按国标GB/T229-2007《金属夏比缺口冲击试验方法》对金属材料进行冲击试验。JB-300B/500B型为刻度盘显示冲击试验机；
JB-300B/500B摆锤式半自动冲击试验机技术参数：
|
型号 |
JB-300B |
JB-500B |
|
显示方式 |
度盘显示 |
度盘显示 |
|
冲击能量 |
150/300J |
250/500J |
|
摆轴中心至冲击点距离 |
750mm |
800mm |
|
冲击速度 |
5.2m/s |
5.4 m/s |
|
摆锤预扬角 |
150° |
|
|
试样支座跨距 |
40mm |
|
|
钳口圆角 |
R1-1.5mm |
|
|
冲击刀刃圆角 |
R2-2.5mm，R8±0.05mm |
|
|
试样尺寸 |
10（7.5、5、2.5）mm×10mm×55mm |
|
------------------------------------------------------------------------------------------------------------------
延伸阅读：
JB-300B/500B半自动摆锤式冲击试验机常见故障及排除
1、挂钩撞压阻尼杆，微动开关已处于放松状态，但电机不停。
原因查找：
a.微动开关1WK动作不可靠或断线
b.继电器4J不动作
c.接触器不释放
排除方法：
a.检查1WK和4J
b.清洗1C接触器的衔铁
2、挂钩撞压阻尼杆，电机已停，但摆锤不落到挂钩上，按“冲击”按钮，阀用电磁铁已动作，但摆锤不落摆。
原因查找：
a.电磁离合器的衔铁脱不开
b.衔铁的几个端面键与键“别劲”超过弹簧力
c.弹簧力小或疲劳
d.电刷接触不良
排除方法：
a.打开侧盖,在端面键与键槽滑动处加几滴机油并用螺刀拨动几次
b.更换弹簧
c.修理电刷
3、按“取摆”按钮摆锤不动作。
原因查找：
a.皮带可能松动
b.电源故障
c.继电器1J、4J或接近开关WK故障
排除方法：
a.将皮带调紧
b.检查熔断器
