- 产品介绍

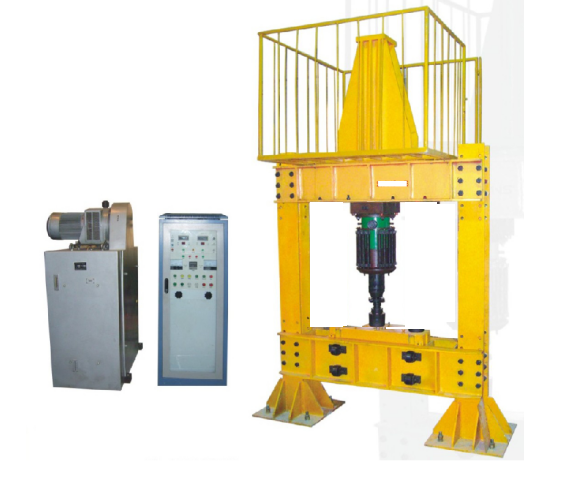

PLW-1000型微机控制钢绞线锚具疲劳试验机(桥隧专项设备)主要用于对钢绞线、锚具等零部件进行单向脉动拉伸疲劳试验。通过更换附具可对各种桥梁、珩架、汽车底盘及前后桥,机车车辆和各种钢筋混凝土构件等构件、零部件进行单向脉动弯曲疲劳寿命试验,应用范围广泛。可满足以下试验方法要求:
《GB/T14370-2007预应力筋用锚具、夹具和连接器》;
《GB50152-1992混凝土结构试验方法标准》;
《GB/T12718-2001矿用高强度圆环连》;
《GB6946-1993钢丝绳铝合金压制接头》;
《GB/T2611-2007试验机通用技术要求》;
欧洲标准《EN 13146-4:2002铁路应用-轨道-扣件系统试验方法》;
《TB/T2491-1994扣件组装疲劳试验方法》;
《TB/T2326-1992预应力混凝土简支梁弯曲疲劳试验方法扣件组装疲劳试验方法》
《TB/T 3193-2008铁路工程预应力筋用锚具、夹具和连接器技术条件》;
《TB/T1878-2002预应力混凝土轨枕疲劳试验方法》;
《TB/T1354-2005钢轨实物弯曲疲劳试验方法》;
《TB/T 1632-2004钢轨焊接》;
《铁道部客运专线扣件系统专用技术条件》
《JGJ85-2002预应力筋用锚具技术规程》;
《JT/T 329.2-2010 公路桥梁预应力钢绞线用锚具、连接器试验方法及检验规则》;
PLW-1000型锚具钢绞线疲劳测试试验机技术参数:
1.系统静态测试力:1000 kN
2.系统动态测试力:1000 kN
3.系统试验通道数: 5个;
4.系统负荷示值精度: ≤±1%;
5.工作频率范围: 2—8Hz 2—8Hz 2—8Hz 2—5Hz;
6.主轴转速控制: 全数字电磁无级调速,稳速精度0.1%,转速变化率0.1%,测速精度1rpm;
7.脉动器排量: 0-400ml/c 0-400ml/c 0-800ml/c 0-1600 ml/c;
8.脉动排量测量指示: 电磁测量数字显示技术;
9.试验次数测控:抗干扰电磁测量技术1次/转;容量 99999999,预置停机,断电自动存储;
10. 控制柜满量程显示值: 500.0 500.0 1000.0 2000.0;
11. 计算机满量程显示值: 500.0 500.0 1000.0 2000.0;
12.脉动器主电机功率: 11kW 11kW 22kW 55kW;
