- 产品介绍
一、产品概述：

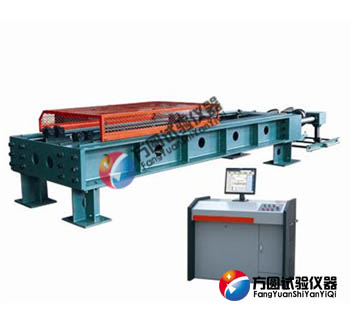

WAL系列微机控制电液伺服卧式拉力试验机可分为WAL-600、WAL1000、WAL2000、WAL3000几个型号，是对试件长度为500~3100mm，负荷力值在600-3000KN的工业链条、缆绳、纲丝等试件进行加载的试验设备。负荷测量采用应变传感式集成电路数字化测量装置。能可靠的扩展十倍的测量范围。卧式拉力试验机采用定负荷控制装置，使连续调速加载系统与负荷测量装置形成闭环，使负荷在无人调整的情况下自动保持予置值。并装有数字计时器，对加载时间进行计时。WAL系列微机控制电液伺服卧式拉力试验机还可配置测量范围0~3000mm的各类测长装置，供用户选用，既可做为链条预拉和测长的两用试验机。
二、主要功能：
1、可根据GB、、ASTM、JIS等多种标准进行试验和数琚处理。
2、本产品可广泛应用于航空航天、石油化工、汽车零配件、工程塑料、电线、电缆、塑料橡胶、纺织、陶瓷、建材、金属材料、高分子材料的分析检测。
3、可测定材料的拉伸强度、断裂伸长率、弹性模量、应力、应变等多种参数。(根据用户具体要求确定做哪种试验)
4、力值宽扩：配高精度传感器，测试范围宽扩。
5、变形测量：配美国精密长位移数字大变形测量装置，使测量伸长率精确。(标明伸长率范围)
6、曲线方式：拉伸：力—伸长、应力-应变；力-时间、伸长-时间、应变-时间。
7、曲线对比：同组试验的曲线可以多种颜色迭加对比。
8、局部放大试验：曲线上的任意段可进行区域放大分析。
9、数据分析：在曲线图上的试验数据可随意选取分析。
10、报告选择：可按用户需求选择不同的报告格式，可用EXCEL或Word。直接查看报告或取部分打印
11、试样选定：一组试样结果可选定有效试验，并可连续测试
12、自动存储：试验条件、测试结果、测试曲线和数据可自动存储，随时调用。
13、断裂停车：试样拉断瞬间能停车或返回初始位置。
14、控制功能：具有恒速控制方式。
15、可选择不同的力值单位(N、kgf、gf)
16、自动校准：对负荷、伸长可用电标定值自动标定。
17、清零：可对负荷、变形、位移测量随时进行手动或自动清零。
18、工作缸-塞采用间隙密封，摩擦力小。
19、油泵噪声小，性能稳定。
20、比例伺服阀，动作响应快。
21、实现恒试验力、恒变形、恒位移、匀应力速率、匀应变速率自动控制。
22、噪声：主机噪声低于65db。
三、主要参数：
1、名称： 微机控制电液伺服卧式拉力试验机
2、型号： WAL-600、WAL1000、WAL2000、WAL3000
3、最大试验力（kN）： 600、1000、2000、3000
4、试验力测量范围： 4%～100%FS
5、试验力测量精度： ±1%
6、位移示值误差： ±1%
7、应力控制速度： 1-45Mpa/s
8、恒应力控制精度： ±1%
9、拉伸距离（不含活塞行程）： 0--10000mm,可根据用户要就制做。
10、油缸行程： 500mm（可根据用户要求制做）
11、试样夹紧方式： 标配为插销方式，也可根据需要采用液压夹紧
12、试验机有效空间： 宽度750mm,可根据用户要就制做。
13、控制试验方式： 微机伺服自动控制，也可手阀控制
14、拉伸空间调节方式和间隔： 手推拉式或电动式调节；调节间距500mm;
15、移动横梁固定方式： 手动插销固定或液压自动插销固定
16、电机功率：5.5KW、3ф 380V
17、外型尺寸：3000×4000×5000mm
18、整机重量：5.6t
四、WAL系列卧式拉力试验机安全保护：
1、有过载、过行程、过电压、欠电压、过电流漏电保护
2、有防弹出防护罩
3、有试验空间调整机构
4、有动夹头锁紧机构
------------------------------------------------------------------------------------------------------------------
延伸阅读：
拉力试验机液压阀的安装要求
WAL卧式拉力试验机液压系统液压阀的安装要求如下：
1、安装时要注意清洁，不准戴着手套进行安装，不准用纤维织品擦拭安装结合面（安装板平面和阀板平面），防止纤维类脏物侵入拉力试验机阀内。
2、安装时要检查WAL卧式拉力试验机各液压阀测试情况的记录，以保证不会有异常现象。
3、检查板式阀结合面的平直度和安装密封件沟槽的加工尺寸和质量，若有缺陷应修复或更换。
4、按照WAL卧式拉力试验机设计图纸的规定和要求进行安装。
5、安装阀时要注意WAL拉力试验机液压系统上进、出、回、控、泄等油口的位置，严禁装错。换向阀以水平安装较好。
6、安装时要注意质量。对密封件的质量要精心检查，不要装错，避免在安装时损坏；紧固螺钉在拧紧时受力要均匀，对高压元件要注意螺钉的材质和加工质量，不合要求的螺钉不准使用。
WAL-600拉力试验机的保养常识
拉力试验机属于高精度的检测仪器，日常的维护保养对保证设备的正常运行及测量精度具有很重要的意义。主要以主机、油源、控制系统保养为主，具体的保养技巧如下。
主机保养：
1、机器所配的夹具应涂上防锈油保管。
2、由于WAL-600卧式拉力试验机的钳口经常使用，容易磨损，氧化皮太多时，容易导致小活塞损伤漏油，所以钳口处应经常打扫，保持清洁（最好每次做完试验后进行清扫）。
3、定期检查链轮的传动情况，如发现有松动，请将张紧轮重新张紧。
4、定期检查钳口部位的螺钉，如发现松动，及时拧紧。
5、镶钢板与衬板接触的滑动面、衬板上的燕尾槽面应保持清洁，定期涂一层薄的MoS2润滑脂。
控制系统保养：
1、定期检查控制器后面板的连接线是否接触良好，如有松动，应及时紧固。
2、WAL-600卧式拉力试验机控制器上的接口为一一对应，插错接口可能对设备造成损坏。
3、插拔控制器上的接口必须关闭控制器电源。
4、试验后若有一段较长的时间不用机器时，关闭控制器和电脑。
油源的保养：
1、根据机器的使用情况及油的使用期限，定期更换吸油过滤器和滤芯，更换液压油。
2、定期检查WAL-600拉力试验机主机和油源处是否有漏油的地方，如发现有漏油，应及时更换密封圈或组合垫；
3、长时间不做试验时，注意关断主机电源。电磁换向阀一直在通电状态，会影响该器件的使用寿命。
