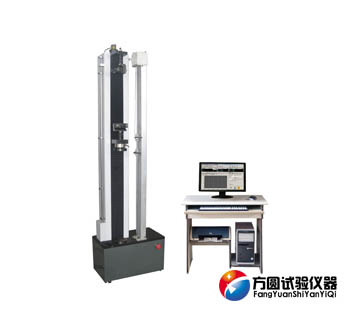

WDW型单臂微机控制防水卷材试验机


作者:济南方圆试验仪器

来源:http://www.shijinyiqi.com

点击:

发布时间:2018-11-13 10:44

QQ:1906405207 手机:13335188850 陈
产品介绍
  一、产品简介:
  WDW型微机控制防水卷材试验机(单臂)是专门针对防水卷材检测行业设计的一款试验机,试验机主机与辅具的设计融汇了我公司的先进技术,外形美观,操作方便,性能稳定可靠。系统通过方圆控制器,经调速系统控制伺服电机转动,经减速系统减速后通过精密丝杠副带横梁上升、下降,完成试样的拉伸力学性能试验,无污染、噪音低,效率高,具有较宽的调速范围。该机主要面向防水卷材生产企业,建工交通检测企业,科研院所而设计的电子拉力试验机。
   二、功能及特点:
   1.符合防水卷材检测等多种常用国家试验标准;
   2.PCI总线标准,微机自动识别和安装,做到“即插即测”;
   3.软件运行在Windows98/2000/XP操作系统。
   4.电子测量系统无电位器等手调元件,保证互换性,方便维修更换;
   5.内建大规模CPLD可编程器件,具备高速运算能力,实时处理数字信号;
   6.自动调零,传感器全量程测量,无须换档
   7.实时记录、动态显示试验曲线,并且实时展宽显示量程;
   8.控制方式、控制速度随意设定,无切换冲击;
   9.试验过程可以动态切换控制模式、无级变速、平稳过渡;
   10.提供可编程自动试验程序,可以创建、修改、保存自动试验程序及其参数,例如扭转各个加载阶段。
   11.采用方圆人机交互方式分析计算被试材料的机械性能指标。
   12.采用标准数据库管理试验数据,支持批量试验
   三、WDW型单臂微机控制防水卷材试验机满足标准:
   弹性体改性沥青防水卷材GB18242-2008,
   塑性体改性沥青防水卷材GB18243-2008,
   石油沥青玻璃纤维胎防水卷材GB/T14686-2008,
   铝箔面石油沥青防水卷材JC/T504-2007,
   沥青复合胎柔性防水卷材JC/T690-2008,
   自粘橡胶沥青防水卷材JC840-1999
  改性沥青聚乙烯胎防水卷材GB18967-2003,
   自粘聚合物改性沥青聚酯胎防水卷材JC898-2002,
   道桥用改性沥青防水卷材JC/T974-2005,
   聚氯乙烯防水卷材GB12952-2003,
   氯化聚乙烯防水卷材GB12953-2003,
   高分子防水材料第一部分 片材GB18173.1-2006,
   三元丁橡胶防水卷材JC/T645-1996,
   氯化聚乙烯-橡胶共混防水卷材JC/T684-1997,
   路桥用塑性体(APP)沥青防水卷材JT/T536-2004
  沥青防水卷材拉伸性能 GB/T328.8-2007,
   高分子防水拉伸性能卷材GB/T328.9-2007
  撕裂性能(钉杆法)GB/T328.18-2007,
   高分子防水卷材撕裂性能GB/T328.19-2007,
   沥青防水卷接缝剥离性能材GB/T328.20-2007,
   高分子防水卷材接缝剥离性能GB/T328.21-2007,
   沥青防水卷材接缝剪切性能GB/T328.22-2007,
   高分子防水卷材接缝剪切性能GB/T328.23-2007

  四、技术参数:

   1、机      型:    单臂式结构
  2、最大试验力:    100N、200N、500N、1kN、2kN、3kN、5kN
  3、操 作 方式:    全中文菜单操作
   4、测 量 范 围:   最大试验力的2%—100%
  5、精 度 级 别:   1级
   6、试验力准确度:  优于示值的±1%
  7、试   验  力:   最小分辨力0.01N
  8、位 移 测 量:   分辨率为0.01mm
  9、变形准确度:    优于±1%
  10、液晶显示内容: 试验力、位移、峰值、运行状态、运行速度等
   11、无 级 调 速:   采用直流伺服电机及控制系统
   12、试验空间调整机构:伺服电机,同步带传动
   13、电 机 功 率:   150W
  14、调 速 范 围:   1mm/min~~500 mm/min
  15、试 验 行 程:   1000mm
  16、拉 伸 空 间:   1000mm
  17、压 缩 空 间:   1000mm
  18、主 机 尺 寸:   540*280*1700mm
  19、试验保护功能:  过载保护
   20、安全保护装置:  限位开关
   21、供 电 电 源:   200V  50Hz
  22、重       量:   约200Kg

 ------------------------------------------------------------------------------------------------------------------
  延伸阅读:
   WDW微机控制防水卷材试验机功能说明
   1、调速系统:WDW微机控制防水卷材试验机采用伺服电机和减速机,性能稳定可靠,具有过流、过压、过载等保护装置。
   2、传动机构:传动部分采用圆弧同步齿形带,精密丝杠副传动,传动平稳,噪音低,传动效率高。
   3、附具连接:万向节采用十字插销结构,而且具有摆角限制功能,一方面便于试样夹持,保证试验同心度,另一方面很好的消除了不规则试样对传感器的影响。
   4、操作系统:触摸健操作方式,液晶显示器实时显示,全中文操作,克服了老式数码管显示容易发生故障的难题,并且美观大方、方便快捷。
   5、自动标定:WDW微机控制防水卷材试验机系统可自动实现示值准确度的标定。
   6、自动显示:在整个试验过程中,液晶实时显示试验力、位移、峰值、运行状态、运行速度等。
   7、自动控制:试验参数输入完毕,可自动完成试验过程。
   8、试样判断:试样断裂后,移动横梁自动停止移动。
   9、限位保护:具有机械和程控两级限位保护功能。
   10、特殊附具:除配有标准拉伸或压缩附具外,也可根据用户需要配备特殊附具。
   11、技术资料:包括:WDW微机控制防水卷材试验机使用说明书合格证、装箱单技术参数。
