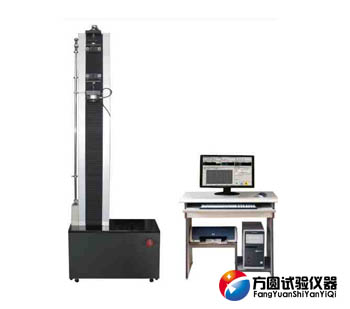

塑料薄膜拉力试验机


作者:济南方圆试验仪器

来源:http://www.shijinyiqi.com

点击:

发布时间:2018-11-13 08:35

QQ:1906405207 手机:13335188850 陈
产品介绍
 一、塑料薄膜拉力试验机功能特点:
  A.测试标准模块化功能:提供使用者设定所需应用的测试标准设定,范围涵盖GB、ASTM、DIN、JIS、BS…等。测试标准规范。
  B.试品资料:提供使用者设定所有试品数据,一次输入数据永久重复使用。并可自行增修公式以提高测试数据契合性。
  C.双报表编辑:完全开放式使用者编辑报表,供测试者选择
  D.各长度、力量单位、显示位数采用动态互换方式,力量单位T、Kg、N、KN、g、lb,变形单位mm、cm、inch。
  E.图形曲线尺度自动最佳化Auto Scale,可使图形以最佳尺度显示。并可于测试中实时图形动态切换。具有荷重-位移、荷重-时间、位移-时间、应力-应变,以及多曲线对比。
  F.测试结果可以EXCEL格式的数据形式输出。
  G.测试结束可自动存档、手动存档,测试完毕自动求算最大力量、上、下屈服强度、滞后环法、逐步逼近法、非比例延伸强度、抗拉强度、抗压强度、任意点定伸长强度、任意点定负荷延伸、弹性模量、延伸率、剥离区间最大值、最小值、平均值、弯曲模量等等。数据备份:测试数据可保存在任意硬盘分区。
  H.软件具有历史测试数据演示功能。
  二、产品结构:
  A.高精度美国传力力量传感器:10-200kg。力量精度在±0.5 %以内。
  B.容量分段:全程七档:× 1,× 2,× 5,× 10,× 20,× 50,× 100,采用高精度24 bits A/D,取样频率100Hz,全程力量最大分辨率1/200,000。
  C.动力系统:日本松下交流伺服电机+松下交流驱动器+滚珠丝杆(台湾产)+德国减速机+光杆直线轴承+同步带传动。
  D.控制系统: 采用Pulse Command控制方式使控制更精准,速度控制范围0.001-500mm/min,中联板调整具有快速粗调与慢速微调功能。测试后自动回归原点、自动储存。
  E.数据传输方式:RS232传输
  F.显示方式:UTM107+WIN-XP测试软件计算机屏幕显示。
  G.简洁的全程一档与精密全程七档力量线性双校正系统。
  H.豪华测试界面软件可实现定速度、定位移、定荷重(可设定保持时间)、定荷重等控制模式加上多阶控制模式可满足不同的测试要求。
  I.联板行走空间1000mm(不含夹具)(标准规格)
  J.全程位移: 编码器2500 P/R,提升4倍精度,采用LINE DRIVE编码器抗干扰能力极强,位移解析0.001mm。
  K.安全装置:过载紧急停机装置、上下行程限定装置、漏电自动断电系统、自动断点停机功能。
  L.手控方式:机台装有手动控制板。
  三、塑料薄膜拉力试验机可测试项目:
  (一)普通测试项目:(普通显示值及计算值)
  ●拉伸应力   ●拉伸强度
  ●断裂强度   ●断裂伸长率
  ●定伸应力   ●定应力伸长率
  ●定应力力值  ●撕裂强度
  ●压力试验   ●弯曲试验
  (二)特殊测试项目:
  1.弹性系数即弹性杨氏模量
  定义:同相位的法向应力分量与法向应变之比。为测定材料刚性之系数,其值越高,材料越强韧。
  2.比例限:荷重在一定范围内与伸长可以维持成正比之关系,其最大应力即为比极限。
  3.弹性限:为材料所能承受而不呈永久变形之最大应力。
  4.弹性变形:除去荷重后,材料的变形完全消失。
  5.永久变形:除去荷重后,材料仍残留变形。
  6.屈服点:材料拉伸时,变形增快而应力不变,此点即为屈服点。屈服点分为上下屈服点,一般以上屈服点作为屈服点。屈服(yield):荷重超过比例限与伸长不再成正比,荷重会突降,然后在一段时间内,上下起伏,伸长发生较大变化,这种现象叫作屈服。
  7.屈服强度:拉伸时,永久伸长率达到某一规定值之荷重,除以平行部原断面积,所得之商。
  8.弹簧K值:与变形同相位的作用力分量与形变之比。
  四、产品附件:
  A.一年保固书及中文操作说明书各一份。
  B.随机赠送标准夹具一组(其它夹具选购)。
  C.专用测试软件一份。
  D.品牌电脑一套、彩色打印机一台
  五、技术参数:
  A.荷重元:0-200kg区间选配
  B.力量分辨率:1/200,000
  C.力量准确度:≤0.5%
  D.力量放大倍数:7段自动切换
  E.位移分辨率:0.001mm
  F.位移准确度:≤0.5%
  G.大变形引伸计准确度:±1mm (选配)
  H.速度范围:0.001-500mm/min(特殊测试速度亦可依客户需求定制)
  I.行走空间:1000mm(不含夹持器、特殊测试空间亦可依客户需求定制)
  J.使用电源:∮220V 50HZ。
  K.功率:约200W
  L. 机台尺寸:约55×39×180 cm长×宽×高。
  M. 机台重量:约90 kg。

  ------------------------------------------------------------------------------------------------------------------
  延伸阅读:

  塑料薄膜拉力试验机夹具匹配
  尺寸:每一种夹具都有他特定的尺寸,尺寸太小会导致同轴度降低,尺寸太大又会无法将夹具安装到夹具体里。因此尺寸的准确性非常重要。
  检测材料:不同材料的拉伸试验需要不同的夹具体,如线绳的拉伸试验,如果塑料薄膜拉力试验机使用常规的拉伸夹具一般会出现试样会在夹头部分断裂或者试样打滑等影响试验结果的因素。再或者在做线丝那种极细的材料的拉伸试验时,选用了线绳拉伸的夹具,试样产生打滑现象影响试验。一般线绳是采用带有2个轮子的夹具体,而线丝则采用4个轮子的。
  夹具材料:例如用常规的夹具如果做高强度的金属材料的拉伸试验机,夹具本身的材料性能还不如试样材料的性能,则会产生对夹具体的破坏,不紧会影响试验结果还会对塑料薄膜拉力试验机进行损坏。
  塑料薄膜拉力试验机符合标准
  GB 13022、GB 8808、GB 1040、GB 4850、GB 7753、GB 7754、GB 453、GB/T 17200、GB/T 16578、GB/T 7122、GB/T 2790、GB/T 2791、GB/T 2792、ASTM E4、ASTM D828、ASTM D882、ASTM D1938、ASTM D3330、ASTM F88、ASTM F904、ISO 37、JIS P8113、QB/T 2358、QB/T 1130
