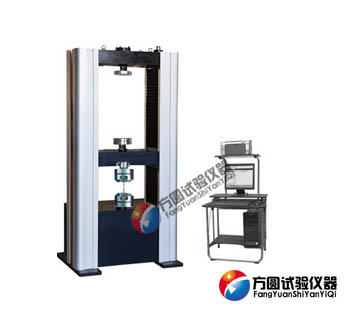

WDW-600(60吨)医用材料试验机


作者:济南方圆试验仪器

来源:http://www.shijinyiqi.com

点击:

发布时间:2018-11-13 09:18

QQ:1906405207 手机:13335188850 陈
产品介绍
   WDW-600(60吨)医用材料试验机主要用于金属、非金属材料的拉伸、压缩、弯曲等力学性能测试和分析研究。可自动求取ReH、ReL、Rp0.2、Fm、Rt0.5 、Rt0.6、Rt0.65、Rt0.7、Rm、E等试验参数,并可根据GB、ISO、DIN、ASTM、JIS等国际标准进行试验和提供数据。
   功能特点:
  主机架由底座、两根固定横梁、一根移动横梁和四根支撑光杠(不起导向作用,导向作用由高精度滚珠丝杠完成)构成门式框架结构;传动加载系统采用日本松下伺服电机、控制系统及同步齿形带减速装置,带动高精密滚珠丝杠转动,再驱动移动横梁实现加载,造型美观,稳定性好、刚性大,控制精度高、高效、噪音低、易保养维护等特点。
   技术参数:
设备规格、型号 WDW-600系列医用材料试验机
WDW-600
设备名称 双柱落地式医用材料试验机
准确度等级 0.5级
测量参数 试验力测量范围 0.4%~100%FS(满量程)
试验力示值误差 示值的±0.5%以内
试验力分辨率 最大试验力的1/300000,全程不分档,且全程分辨率不变
变形测量范围 0.2%~100%FS
变形示值误差 示值的±0.5%以内
变形测量分辨率 最大变形量的1/300000,全程不分档,且全程分辨率不变
主机部分 主机试验空间 下空间/上空间/双空间
电机 日本交流伺服电机
传感器 美国Transcell传力传感器
控制器 CCS α(阿尔法)试验机控制系统
测控软件  济南方圆全数字三闭环测控软件
可选配件 轴向引伸计 详细参数见《具体解决方案》
横向引伸计 详细参数见《具体解决方案》
大变形 详细参数见《具体解决方案》
传感器 每台设备可加挂多个传感器,但都不能超出主机最大允许加载量程
数显千分表     用于专用压缩和弯曲夹具,用数显千分表测量模量
数显卡尺 用于测量试样尺寸,可由软件自动读取,测量范围0~200mm
光标尺 弹簧压缩试验中用于测量变形
特殊夹具 专用夹具需根据用户要求专门设计
  ------------------------------------------------------------------------------------------------------------------
  延伸阅读:

   WDW-600(60吨)医用材料试验机安装及接管
   1.安装
   医用材料试验机的主体及测力计,应安装在混凝土的基础上,基础尺寸根据外形及地基图规定,留出地脚螺钉和下钳口丝杆用孔及其他电线安装管道等装置。基础的上平面应平整,用水准尺找正,待地基干燥后,再装上WDW-600(60吨)试验机。
   医用材料试验机的安装及初步精度找正
   将主体及测力计分别搬运到混凝土的基础上,根据外形及地基图调整好主体与测力计之间的距离并调整好方向,然后可用薄的小块铁块分别插入主体及测力计的底下部(与基础之间),用0.05/1000精度的方形水准仪进行分别找正。主体的初步找正可在两立柱的纵横两个不同位置上,用方形水准仪测量,不铅垂度不得大於0.3/1000,然後,可用方形水准仪靠在油缸外表面的纵横两位置,找正其铅垂度。
   2.接管
   在安装主体与测力计相通的油管时,应首先将油管内部用煤油洗净,保证油路中的清洁。应注意接处垫圈是否完整,以防高压时渗油。
   医用材料试验机精度找正
   经过以上对试验机的初步精度找正后,接通油管、电源及灌油后进行初步运转试车,经试车情况良好时,再进行对试验机精度找正。用方形水准仪器靠在工作平台上,找正油缸铅垂度,调整或增减其机座下面的垫铁,使误差不得大于0.10/1000。WDW-600(60吨)试验机精度找好后,用水泥浆将机座下面的全部空隙填死,保持机座与水泥地基良好结合,防止在使用过程中因受震动而造成试验机的不水准。地脚螺母浇固後,在水泥未干燥前,不准紧固地脚螺母和开动试验机。(水泥干燥时间一般不少于10-15天)待水泥完全干燥后,紧固好运脚螺母,对医用材料试验机的安装精度进行复查,是否与找正精度相符合。如不符合应重新找正。医用材料试验机在使用过程中,由于试验时的震动容易产生松动现象,所以医用材料试验机使用一段时间后,应将有关零件加以紧固。
