- 产品介绍

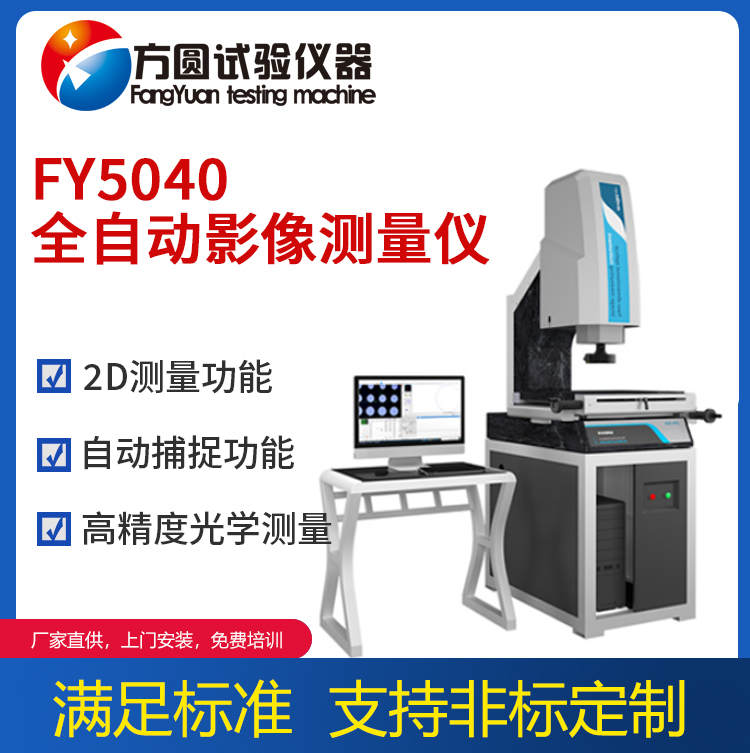

主要用于二维测量，辅助三维测量。可对工件、点、线、圆、圆弧、椭圆、矩形、距离、角度等平面几何元素及圆柱、圆锥、球体、高度等部分三维几何元素进行高效、快捷、精准、批量化测量。
一、技术参数：
2.1测量范围：X*Y*Z:500*400*200mm
2.2大理石台面尺寸：710 x 610
2.3玻璃台面尺寸：529 x 429
2.4仪器重量：380KG
2.5电源：110V(AC) ~220V(AC) 50HZ 总功率50W
2.6外形：1160 x 910 x 1020
2.7摄像系统：彩色1/3”康斯得摄像机 变焦物镜倍率：0.7-4.5X
2.8分辨率：11.18-3.95 普密斯镜头
2.9变倍方式：手动
2.10工作距离：90 ± 2mm
2.11光源系统：节、光线细腻柔和，表面光成像明亮清晰，轮廓光采用平行光源，成像清晰、边角分明，特别对轴类、圆弧类工件测量更加精准
2.12测量精度：X、Y轴精度：≤（3+lU200）μm
2.13测量功能：
2D、2.5D元素测量：点、线、圆、圆弧、椭圆、距离、角度、矩形、O形环、槽型、开云线、闭云线、深度、高度、 平行度、垂直度、倾斜度、同心度、对称度
3D元素测量：球体、圆柱体、圆锥等三维元素测量
组合元素测量：两点距离、两线距离、点到线距离、点到圆距离、线到圆距离、圆心距、两线交点、组合角度、 角平分线、两线中线、三点组合圆、线圆切点
2.14传动结构：
X、Y轴传动部分采用进口无牙光杆，移动顺畅快捷、无间隙、跳动和回弹误差
Z轴传动采用双导轨升降台结构，确保Z轴上下调焦过程中无偏摆、跳动现象
研磨级台湾高精度丝杆，让Z轴可实现μ级的调焦
高等级的合金铜螺母极度耐磨，长久使用Z轴无掉焦现象，确保二次调焦精度
2.15数据系统：采用高分辨率光栅尺，确保三轴线性精度，X、Y、Z光学尺分辨率：0.001mm
2.16工作台：
三层工作台设计，高强度航空铝合金材料，进过特殊的处理工艺，使材料内部和表面具备了超强的硬度和稳定性
长久的自然时效过程，使工作台消除了内应力的变化，物理特性非常稳定
2.17玻璃台：采用德国进口原片玻璃，微浮法工艺制造，经过精密研磨，具有极高的平面度和透光率
2.18底座立柱：底座和立柱采用高精度天然花岗岩，00级研磨处理，物理特性稳定，无内应力变化，使三轴具有相同的温度特性和 膨胀系数，保证仪器精度的长久性，可靠性和稳定性。
