关于传感器在电子万能试验机中的重要性

作者:来源: 发布时间:2020-09-30 17:47:17

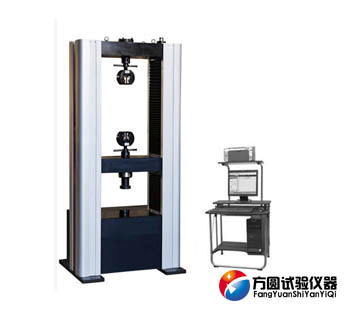

电子万能试验机是专门针对高等院校、科研院所而设计的新一代双空间微机控制电子万能试验机。电子万能试验机是通过测力传感器、放大器和数据处理系统来实现力值测量,最常用的测力传感器是应变片式传感器,所谓应变片式传感器,就是由应变片、弹性元件和某些附件(补偿元件、防护罩、接线插座、加载件组成),能将某种机械量变成电量输出的器件。

关于传感器在电子万能试验机中的重要性

应变片式的拉、压力传感器外种类繁多,主要有筒状力传感器、轮辐式力传感器、S双连孔型传感器、十字梁式传感器等类型。

从材料力学上得知,在小变形条件下,一个弹性元件某一点的应变ε与弹性元件所受的力成正比,也与弹性的变形成正比。以S型传感器为例,当传感器受到拉力P的作用时,由于弹性元件表面粘贴有应变片,因为弹性元件的应变与外力P的大小成正比例,故此将应变片接入测量电路中,即可通过测出其输出电压,从而测出力的大小。

简单来说,外力P引起传感器内应变片的变形,导致电桥的不平衡,从而引起传感器输出电压的变化,我们通过测量输出电压的变化就可以知道力的大小了。一般来说,传感器的输出信号都是非常微弱的,通常只有几个mV,如果我们直接对此信号进行测量,是非常困难的,并且不能满足高精度测量要求。因此必须通过放大器将此微弱信号放大,放大后的信号电压可达10V,此时的信号为模拟信号,这个模拟信号经过多路开关和A/D转换芯片转变为数字信号,然后进行数据处理,至此,力的测量告一段落。

因此,传感器是电子万能试验机的精度和测力稳定性的重要部件,传感器内部电阻应变片精度不高、固定应变片用的胶抗老化能力不好、传感器的材料不好都会影响传感器的精度。因此必须选择性能优越的传感器。

通过以上内容相信大家已经了解到传感器在电子万能试验机中的重要性,希望能够给大家带来帮助!
