TLS-W系列微机控制弹簧拉压试验机(单臂)


作者: 济南方圆试验仪器

点击:

发布时间:2018-11-16 10:47:59

QQ:1906405207 手机:13335188850 陈
产品介绍

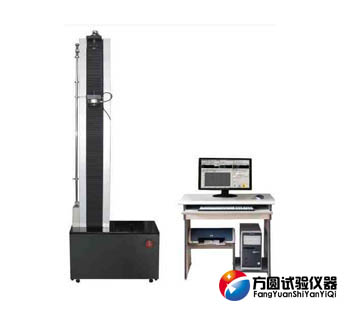

TLS-W系列微机控制弹簧拉压试验机(单臂)
 一、产品介绍:
  TLS-W系列微机控制弹簧拉压试验机应用拉簧、压簧、碟簧、塔簧、板簧、卡簧、片弹簧、复合弹簧、气弹簧、模具弹簧、、异形弹簧等精密弹簧的拉力、压力、位移、刚度等强度试验和分析。试验机主机与辅具的设计借鉴了日本岛津的先进技术,外形美观,操作方便,性能稳定可靠。计算机系统通过控制器,经调速系统控制伺服电机转动,经减速系统减速后通过精密丝杠副带动压盘上升、下降,完成试样的压缩等力学性能试验。该机采用调速精度高、性能稳定的全数字伺服调速系统及伺服电机作为驱动系统,济南方圆控制器作为控制系统核心,以Windows为操作界面的控制与数据处理软件,实现试验力、试验力峰值、横梁位移、试验变形及试验曲线的屏幕显示,所有试验操作均可以通过鼠标在计算机上自动完成。
   二、产品构成系统:
   2.1 主机:采用单臂式结构。
   2.2 传动系统:由减速器、精密丝杠副及导向部分等组成。
   2.3 驱动系统:由交流伺服调速器极其电机实现系统驱动。
   2.4 测量控制系统:试验力测量控制系统由高精度负荷传感器、测量放大器、A/D转换、稳压电源等组成;位移测量控制系统由光电编码器、倍频整形电路、计数电路等组成。通过各种信号处理,实现计算机显示、控制及数据处理等功能。
   2.5 安全保护装置:式样断裂停机、过载保护、横梁极限位置保护、过电流、过电压、超速保护等。
   三、主要技术指标:
   1、样式:单臂式
   2、最大试验力:100N、200N、500N、1000N、2000N、5000N
  3、试验力分档:×1、×2、×5、×10、四档;
  4、量程:2%-100%;
   5、试验力准确度;±1%
  6、位移分辨率:0.01mm;
   7、位移测量准确度:±1%;
   8、拉伸行程:700mm(可增大)
   9、压缩行程:700mm(可增大)
   10、试验行程:700mm(可增大)
   11、位移速度控制范围: 0.1mm/min~500mm/min 分档可调
   12、位移速度控制精度:±1%;
   13、试验机级别:1级
   14、变形示值误差:≤±(50+0.15L)
   15、外观:应符合GB/T2611要求
   16、成套性:符合标准要求
   17、保护功能:试验机有过载保护功能
   18、供电电源:220V,50Hz
  四、系统基本配置:
   1、试验机主机                                        1套
   1.1直流伺服电机                                      1套
   1.2直流伺服调速系统                                  1套
   1.3高精度负荷传感器                                  1只
   1.4精密丝杠副                                        2套
   1.5减速系统                                          1套
   2、全数字控制系统                                     1套
   3、联想品牌计算机                                     1台
   4、喷墨打印机                                         1台
   5、基于Windows操作系统的计算机控制软件               1套
   6、随机工具(提供安装、维修、操作所需的专用工具)     1套
   7、拉伸附具                                           1套
   8、压缩附具                                           1套
 ------------------------------------------------------------------------------------------------------------------
  延伸阅读:
   TLS-W系列微机控制弹簧拉压试验机打印机操作说明
   一、在线离线方式:
   1.在线指示灯亮时为在线方式,BUSY信号线为低电平,打印机可以接收来自主机的数据。
   2.在线指示灯灭时为离开线方式,BUSY信号线为高电平,打印机不再接收来自主机的数据。
   3.出自检测方式后,打印机进入在线方式,在线指示灯亮,按下SEL键,指示灯灭,进入离线工作方式,再次按下键,又重新进入在线方式。
   4.SEL键的另一个功能是在打印过程中实现暂信停。如果在打印过程中按下SEL键,松手后打印机在打印完当前一行字符后,会暂停下来,这时可心进入走纸方式。再按下SEL键,松手后,打印机又纽继续打印。
   二、走纸方式
   1.指示灯灭时,如需要走纸按下LF松手后,我们自带的TLS-W弹簧拉压试验机打印机将空走走纸,再次按下LF键,松手后,打印机停止走纸。这时可心按下SEL键,打印机又回到在线方式,另在打印机走纸过程中按SEL键,打印机可直接进入在线方式。
   2.打印浓度选择方式指示灯亮时,按住SEL键持续约4秒后指示要由灭变浅亮不松手,按一下LF键打印机列印一行浓度测试行。连续按LF键,打印机将循环打印出四种浓度不同的打印测试行,用户可根据自己的需要进行选择,当松开SEL键后,当前打印的测试行,即为以后打印机的效果。
   3.改变当前打印效果可通过面板按钮,也可由用户通过ESCL命令来改变。
   三、打印机复元元方式
   1.打印机在线时,可能过打印机复位元元方式,清除打印机已接收的命令。
   2.复位后打印机:清除打印缓冲区选择字无元集字符及汉字无放大,禁止上划线、下划线、侧划线及反白打印,打印反向字符,打印方向:自右向左,字间距为0,而长为40,装订长为0。
   3.TLS-W弹簧拉压试验机复位操作过程:打印机在线时,指示灯亮;按一下SEL键,指示灯灭;按下LF键不松手,跟着马上按下SEL按键,两键都松手,指示灯亮,复位成功。
