TLS-W5(A)~50(A)微机控制弹簧拉压试验机


作者:济南方圆试验仪器

点击:

发布时间:2018-11-16 10:49:44

QQ:1906405207 手机:13335188850 陈
产品介绍

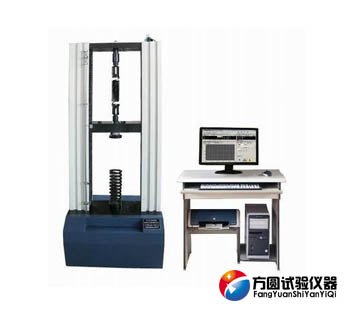

TLS-W5(A)~50(A)微机控制弹簧拉压试验机
  一、产品介绍:
  TLS-W系列微机控制弹簧拉压试验机应用拉簧、压簧、碟簧、塔簧、板簧、卡簧、片弹簧、复合弹簧、气弹簧、模具弹簧、、异形弹簧等精密弹簧的拉力、压力、位移、刚度等强度试验和分析。试验机主机与辅具的设计借鉴了日本岛津的先进技术,外形美观,操作方便,性能稳定可靠。计算机系统通过方圆控制器,经调速系统控制伺服电机转动,经减速系统减速后通过精密丝杠副带动压盘上升、下降,完成试样的压缩等力学性能试验。
   该微机控制弹簧拉压机采用调速精度高、性能稳定的全数字伺服调速系统及伺服电机作为驱动系统,方圆控制器作为控制系统核心,以Windows为操作界面的控制与数据处理软件,实现试验力、试验力峰值、横梁位移、试验变形及试验曲线的屏幕显示,所有试验操作均可以通过鼠标在计算机上自动完成。良好的人性化设计使试验操作更为简便。综合以上各项技术,该机可以近乎完美的实现试验力、位移等参数的闭环控制,可实现恒应力、恒位移等控制模式,并且各种控制模式之间可以平滑切换。
   二、产品构成系统:
   2.1 主机:采用门式框架结构。
   2.2 传动系统:由减速器、精密丝杠副及导向部分等组成。
   2.3 驱动系统:由交流伺服调速器极其电机实现系统驱动。
   2.4 测量控制系统:试验力测量控制系统由高精度负荷传感器、测量放大器、A/D转换、稳压电源等组成;位移测量控制系统由光电编码器、倍频整形电路、计数电路等组成。通过各种信号处理,实现计算机显示、控制及数据处理等功能。
   2.5 安全保护装置:式样断裂停机、过载保护、横梁极限位置保护、过电流、过电压、超速保护等。
   三、主要技术指标:
   1、样式:门式
   2、最大试验力:5000N、10000N、20000N、50000N
  3、试验力分档:×1、×2、×5、×10、四档;
  4、量程:2%-100%;
   5、试验力准确度;±1%
  6、位移分辨率:0.01mm;
   7、位移测量准确度:±1%;
   8、拉伸行程:700mm(可增大)
   9、压缩行程:700mm(可增大)
   10、试验行程:700mm(可增大)
   11、位移速度控制范围: 0.1mm/min~500mm/min 分档可调
   12、位移速度控制精度:±1%;
   13、试验机级别:1级
   14、变形示值误差:≤±(50+0.15L)
   15、外观:应符合GB/T2611要求
   16、成套性:符合标准要求
   17、保护功能:试验机有过载保护功能
   18、供电电源:220V,50Hz
  四、系统基本配置:
   1、试验机主机                                        1套
   1.1直流伺服电机                                      1套
   1.2直流伺服调速系统                                  1套
   1.3高精度负荷传感器                                  1只
   1.4精密丝杠副                                        2套
   1.5减速系统                                          1套
   2、全数字控制系统                                     1套
   3、联想品牌计算机                                     1台
   4、喷墨打印机                                 1台
   5、基于Windows操作系统的计算机控制软件               1套
   6、随机工具(提供安装、维修、操作所需的专用工具)     1套
   7、拉伸附具                                           1套
   8、压缩附具                                           1套
 ------------------------------------------------------------------------------------------------------------------
  延伸阅读:

   微机控制弹簧拉压试验机传感器选择
   在设置界面下,选择不同量程的传感器,所选的传感器的最大量程必须与实际安装的传感器相对应:
   输入[1]:选择第一传感器
   输入[2]:选择第二传感器
   其他数字键属于无效键,输入不同传感器后,在下边的量程中,显示该传感器的最大量程范围(注:此机只有1个传感器,只需要输入1;在此选择什么量程的传感器,标定时与此选择对应)
   微机控制弹簧拉压试验机行程开关的使用
   1.在TLS-W5(A)~50(A)微机控制弹簧拉压试验机主机防护罩的后侧上,有两个调整螺钉,分别用来调整控制升降座的上、下极限位置。
   2.调整时,将调整螺钉松开一下,调整好位置后,再旋紧;
   3.当升降座碰到调整螺钉后,TLS-W5(A)~50(A)微机控制弹簧拉压试验机移动横梁将停止运行,此时应按下显示控制仪表上停止的键,松开调整螺钉一下,再旋紧,然后按动相应的 ▲ 或 ▼ 按钮,调整升降座位置即可。
